HC5131：3/4/5节锂离子/锂聚合物电池用保护ICHC5131

概述：HC5131系列IC，是一款3/4/5节锂离子/锂聚合物电池保护IC，可实现对3、4、5节电池的过充电、过放电、放电过电流、短路过电流以及充电过电流状态的检测和保护。内置电压检测器、短路检测器、基准电压源、振荡器、计数器、延时电路、逻辑电路等，通过级联功能可多颗级联使用于5节以上保护应用场合，信号输出端形态：COUT引脚是P沟道漏极开路输出，DOUT引脚是CMOS输出。

特点：（1）高精度电压检测

过充电检测电压VDET1n（n＝1，2，3，4，5）   3.60V～4.50V 精度±25mV

过充电解除电压VREL1n（n＝1，2，3，4，5）   3.50V～4.40V 精度±50mV

电量均衡检测电压VCBDn（n＝1，2，3，4，5）  3.45V～4.45V 精度±50mV

电量均衡解除电压VCBRn （n＝1，2，3，4，5） 3.50V～4.40V 精度±80mV

过放电检测电压VDET2n （n＝1，2，3，4，5）   2.00V～3.00V 精度±80mV

过放电解除电压VREL2n （n＝1，2，3，4，5）   2.00V～3.40V 精度±100mV

放电过流1检测电压                    0.10V～0.30V 精度±30mV

放电过流2检测电压       0.45V，0.6V   精度±100mV

充电过流检测电压       -0.05V    精度±30mV

0.10V     精度±30mV

-0.20V    精度±30mV

-0.40V    精度±40mV

负载短路检测电压     1.0V (固定) 精度±0.3V

（2）完善的保护延迟时间

过充电检测延迟时间      典型值1000ms（固定）

过放电检测延迟时间      典型值128ms（可调）

放电过流1检测延迟时间  典型值10.8ms（可调）

放电过流2检测延迟时间  典型值1.8ms（可调）

充电过流检测延迟时间    典型值8ms（固定）

负载短路检测延迟时间    典型值300μs（固定）

断线检测周期            典型值30s（可调）

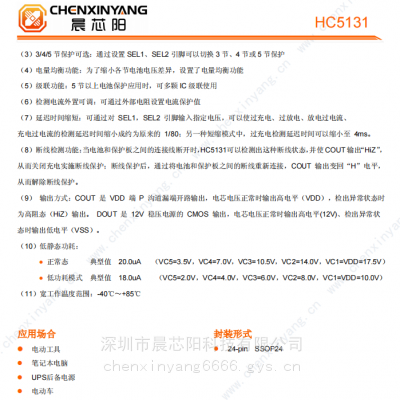

（3）3/4/5节保护可选：通过设置SEL1、SEL2引脚可以切换3节、4节或5节保护

（4）电量均衡功能：为了缩小各节电池电压差异，设置了电量均衡功能

（5）级联功能：5节以上电池保护应用时，可多颗IC级联使用

（6）检测电流外置可调：可通过外部电阻设置电流保护值

（7）延迟时间缩短：可通过对SEL1，SEL2 引脚输入***电压，可以使过充电、过放电、放电过电流、

充电过电流的检测延迟时间缩小成约为原来的1/80；另一种短缩模式中，过充电检测延迟时间可以缩小至4ms。

（8）断线检测功能：当电池和保护板之间的连接线断开时，HC5131可以检测出这种断线状态，并使COUT输出“HiZ”，

从而关闭充电实施断线保护；断线保护后，通过将电池和保护板之间的断线重新连接，COUT输出变回“H”电平，

从而解除断线保护。

（9）输出方式：COUT 是VDD 端P 沟道漏端开路输出，电芯电压正常时输出高电平（VDD），检出异常状态时

为高阻态（HiZ）输出。DOUT 是12V 稳压电源的CMOS 输出，电芯电压正常时输出高电平(12V)、检出异常状

态时输出低电平（VSS）。

（10）低静态功耗：

正常态   典型值20.0uA （VC5=3.5V，VC4=7.0V，VC3=10.5V，VC2=14.0V，VC1=VDD=17.5V）

低功耗模式典型值18.0uA （VC5=2.0V，VC4=4.0V，VC3=6.0V，VC2=8.0V，VC1=VDD=10.0V）

宽工作温度范围：-40℃～+85℃

应用场合：电动工具

笔记本电脑

UPS后备电源

电动车

封装形式：24-pin SSOP24
